전기 계통 보호의 핵심, VCB와 PF: 당신의 선택은? – 김종선 기술사의 인사이트를 통해 본 차단기의 세계
안정적인 전력 공급은 현대 사회의 근간을 이루는 필수 요소입니다. 거미줄처럼 엮인 복잡한 전력망 속에서 예기치 못한 사고는 막대한 재산 피해는 물론, 인명 피해로까지 이어질 수 있습니다. 그렇다면 이러한 위험으로부터 소중한 설비와 우리의 안전을 지키는 파수꾼은 누구일까요? 바로 VCB(Vacuum Circuit Breaker, 진공차단기)와 PF(Power Fuse, 전력퓨즈)와 같은 차단 장치들입니다.
하지만 이 두 장치 중 과연 어느 것이 더욱 빠르고 효과적으로 계통을 보호할 수 있을까요? 이 질문에 대한 명쾌한 해답을 '전기박사' 카페의 땡추 김종선 기술사님의 심도 깊은 분석을 통해 알아보는 시간을 가져보겠습니다. 김종선 기술사님은 '인사이트 채널'을 통해 전력 계통 보호에 대한 귀중한 지식을 나누어주셨습니다.
VCB와 PF, 차단 속도의 비밀을 파헤치다
전력 계통을 보호하는 핵심 장치인 VCB와 PF는 모두 사고 발생 시 전류의 흐름을 끊어 피해를 최소화하는 역할을 합니다. 하지만 이들의 작동 방식과 속도에는 현저한 차이가 존재합니다. 김종선 기술사님의 인사이트는 이 차이점을 명확히 보여줍니다.
'전기박사' 카페 회원들의 의견을 들어보면, 현장 전문가들의 인식을 엿볼 수 있습니다. 동탄딸삼님은 PF(파워휴즈)가 0.5사이클(Cycle) 이내에 신속하게 동작하는 반면, VCB(진공차단기)는 3~8사이클 정도의 동작 시간을 갖는다고 언급했습니다. 운탄고도님 역시 "전력휴즈(PF)는 계통 차단기와 후비보호 주목적으 PF가 먼저 차단됩니다"라고 하여 PF의 빠른 동작 특성을 강조했습니다. 여기서 '사이클'이란 전기가 1초에 60번 진동하는 교류 전류의 한 주기를 의미합니다. 즉, 0.5사이클은 120분의 1초라는 극히 짧은 시간을 뜻합니다.
결론적으로, PF(한류형 퓨즈)가 VCB(진공차단기)보다 압도적으로 빠르게 동작합니다. VCB가 사고를 감지하고 차단하는 데 몇 사이클의 시간이 소요되는 반면, PF는 0.5사이클이라는 찰나의 순간에 사고 전류를 끊어냅니다. 이는 전력 계통 보호에 있어 매우 중요한 의미를 지닙니다.

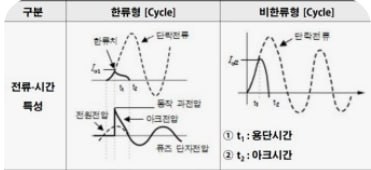

그림1] 한류형과 비한류형 PF 차단특성
PF(한류형 퓨즈)가 빠른 이유와 그 중요성: 치명적인 단락사고로부터 설비를 지키다
그렇다면 PF는 왜 이렇게까지 빠르게 작동해야 하는 것일까요? 단순히 빨리 차단하는 것이 중요한 것이 아니라, 그 배경에는 전력 계통의 심각한 위협인 '단락사고'가 숨어 있습니다. 단락사고는 합선이라고도 불리며, 전류가 흐르지 않아야 할 두 지점이 우발적으로 연결되어 매우 큰 전류가 흐르는 현상을 말합니다.

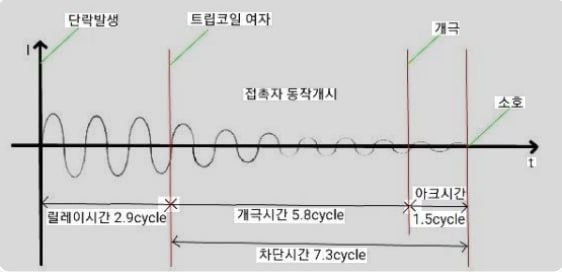

그림2] VCB 차단기 차단 Cycle
김종선 기술사님은 LBS(부하개폐기) 후단이나 변압기 1차측에 PF(비한류형) 또는 COS(컷아웃스위치)를 사용하는 이유를 다음과 같이 설명합니다. 특고압 계통에서 단락사고가 발생하면 약 25,000A(2.5kA)와 같은 엄청나게 높은 전류가 흐르게 됩니다. 이 엄청난 전류는 단순히 전선을 태우는 것을 넘어, 전력 설비에 치명적인 영향을 미칩니다.
가장 대표적인 것이 바로 '전자기적 힘(Magnetic Force Between Conductors)'입니다. 전류가 흐르는 도체 사이에는 전자기력이 작용하는데, 단락사고 시에는 이 힘이 기하급수적으로 커집니다. 김 기술사님은 F=μ0*I^2*L /2π*d 또는 F=13.9×Is^2 / S라는 수식을 통해, 도체에 작용하는 힘이 흐르는 전류의 제곱에 비례함을 설명합니다. 이는 단락전류가 조금만 증가해도 전자기적 힘은 훨씬 더 강력해진다는 것을 의미합니다.
이러한 막대한 전자기적 힘은 변압기나 CT(계기용 변류기)와 같은 직렬 기기의 코일을 변형시키고 파괴할 수 있습니다. 또한, 단락전류로 인해 발생하는 엄청난 '열팽창' 역시 문제입니다. 설비가 감당할 수 있는 한계를 넘어선 열은 절연체를 손상시키고, 심지어 변압기 내부에서 절연유가 폭발하는 대형 사고로 이어질 수 있습니다.
결론적으로, PF(한류형 퓨즈)는 이러한 전자기적 힘과 열을 최소화하기 위해 '차단 시간을 빠르게' 가져가는 것이 주목적입니다. 특히 '한류형 퓨즈'는 이름처럼 사고 전류가 최대값에 도달하기 전에 전류를 강제로 제한(한류)하고 빠르게 차단함으로써 설비 손상을 방지하는 데 특화되어 있습니다. 인입구에 PF를 설치하는 것은 단락 사고 시 설비를 보호하는 데 가장 중요한 역할을 하는 것입니다.
PF 사용의 한계점과 대안: 신뢰성과 유지보수 사이의 고민
PF의 빠른 차단 속도와 우수한 보호 능력에도 불구하고, 모든 상황에서 PF만이 능사는 아닐 수 있습니다. 김종선 기술사님은 한 가지 중요한 질문을 던집니다. "특고압 설비용량이 10MW 이상이면 인입구에 PF를 설치할 수 있나요?"
이에 대한 김 기술사님의 답변은 현실적인 한계를 보여줍니다. "결론은 국내에 설비용량 10MW 이상을 보호하는 한류형 PF는 없습니다." 이는 대용량 특고압 계통에서는 한류형 PF를 적용하기 어렵다는 것을 의미합니다.
이러한 경우, 전력 회사나 설비 관리자들은 다른 선택을 해야 합니다. 바로 VCB를 설치하여 계통을 보호하는 경우입니다. 비록 VCB의 차단 속도가 PF보다는 느리지만, 대용량 계통에서 안정적으로 동작하고, 퓨즈처럼 한 번 사용하면 교체해야 하는 소모품이 아니라는 점에서 유지보수 측면의 이점이 있습니다. 즉, 신뢰성(사고 보호 능력)과 유지보수 효율성 사이에서 적절한 균형점을 찾아야 하는 것입니다.
물론 대용량 계통에서는 VCB가 주 보호 장치로 사용되더라도, 과부하나 지락(누전) 사고와 같은 다른 종류의 사고에 대한 보조 보호 장치와 정밀한 보호 계전 시스템이 필수적으로 동반되어야 합니다. 결국 PF와 VCB는 서로 다른 작동 특성을 가지고 있으며, 계통의 규모와 특성, 보호 목적에 따라 상호 보완적으로 활용되어야 하는 중요한 장치들입니다.
안정적인 전력 계통을 위한 끊임없는 노력
지금까지 '전기박사' 땡추 김종선 기술사님의 통찰을 바탕으로 VCB와 PF의 차단 속도 비교, PF가 빠르게 차단되어야 하는 근본적인 이유, 그리고 PF 사용의 현실적인 한계와 그에 대한 대안까지 심도 있게 살펴보았습니다.
핵심은 단락사고와 같은 치명적인 전기적 위협으로부터 전력 설비를 안전하게 보호하는 것이며, 이를 위해 PF는 극히 짧은 시간 내에 사고 전류를 차단하여 설비의 파괴를 막는 중요한 역할을 합니다. 비록 대용량 계통에서는 한계가 있지만, VCB와 같은 다른 보호 장치들이 그 역할을 보완하며 안정적인 전력 시스템을 구축하고 있습니다.
안정적인 전력 계통은 보이지 않는 곳에서 묵묵히 제 역할을 다하는 수많은 기술과 장치, 그리고 전문가들의 끊임없는 노력 덕분에 가능합니다. 김종선 기술사님처럼 소중한 인사이트를 나누어주시는 전문가분들 덕분에 우리의 삶을 지탱하는 전력 시스템은 더욱 견고해지고 있습니다. 앞으로도 이처럼 유익한 정보와 기술적 지식이 활발히 공유되기를 기대합니다.
