전기 효율의 파수꾼, 역률개선콘덴서: 불량 발생 시 조치방법 김종선 기술사(전기박사 땡추)의 명쾌한 진단
산업 현장이나 대형 건물에서 전기를 효율적으로 사용하고 전력 요금 부담을 줄이는 데 있어 '역률(Power Factor)' 관리는 핵심 중의 핵심입니다. 역률이 낮으면 불필요한 무효전력 소비가 증가하여 전력 손실이 커지고, 심지어는 전력회사로부터 역률 저하에 따른 패널티 요금을 부과받을 수도 있습니다. 이러한 문제를 해결하기 위해 사용되는 것이 바로 '역률개선콘덴서(Power Factor Correction Capacitor)'입니다.
하지만 전기의 모든 설비가 그러하듯, 역률개선콘덴서 역시 시간이 지나면 성능이 저하되거나 고장이 발생할 수 있습니다. 최근 온라인 전기 커뮤니티에서는 '역률개선콘덴서가 고장 났을 때 차단기를 내려야 하는가?'라는 실제적이고 중요한 질문이 올라와 많은 전기인의 관심을 집중시켰습니다. 이에 대해 국내 전기 분야 최고 전문가 중 한 명인 김종선 기술사님(유튜브 채널 '전기박사 땡추' 운영)이 명확한 해결책을 제시하며 다시 한번 그 통찰력을 보여주셨습니다.
역률은 무엇이며 왜 중요한가?
역률은 유효전력(실제로 사용되는 전력)을 피상전력(공급되는 전체 전력)으로 나눈 값으로, 전기에너지가 얼마나 효율적으로 사용되는지를 나타내는 지표입니다. 일반적으로 역률은 95%~98% 사이가 가장 이상적인 관리 범위로 여겨집니다. 역률이 높을수록 전력 손실이 줄어들고 설비의 전력 효율이 높아져 경제적인 이득을 가져다줍니다.
반대로 역률이 낮아지면:
전력 손실 증가: 발전소에서 수용가까지의 전력 송배전 과정에서 불필요한 전류가 더 많이 흘러 전력 손실이 커집니다.
전압 강하: 전압 변동이 심해져 전기 기기의 오작동이나 성능 저하를 초래할 수 있습니다.
전력 요금 증가: 특히 산업용 전력의 경우, 일정 역률 이하로 떨어지면 전기 요금에 불이익이 주어집니다.
이러한 문제들을 해결하고 효율적인 전력 시스템을 유지하기 위해 역률개선콘덴서가 필수적으로 설치됩니다.
현장의 질문: "역률개선콘덴서, 차단기 내릴까요?"
익명의 사용자 '6년근고구마'님이 온라인 카페에 "역률개선콘덴서 차단기 내릴까요?"라는 질문을 올리셨습니다. 해당 질문에는 콘덴서의 L1상 전류가 0A로 측정된 사진이 함께 첨부되어 있었고, 이는 곧 콘덴서의 불량을 의미하는 명백한 증거였습니다.
이 질문에 대해 여러 전기 전문가들이 각자의 의견을 제시했습니다:
카펠라: "교체하셔야 합니다."
물음표q: "L1상 고장 났음."
elepower site: "교체하셔야 합니다."
6년근고구마(질문자 본인): "역률 상태를 보고 판단하는 것이 좋아보입니다." (초기 판단은 조심스러웠던 것으로 보입니다.)
대부분의 전문가들은 콘덴서의 고장을 진단하며 교체를 권고했습니다. 하지만 질문자 본인이 '역률 상태를 보고 판단'해야 한다고 한 점에서, 과연 콘덴서 하나가 고장 났을 때 즉시 차단기를 내려야 하는지에 대한 고민이 엿보였습니다. 이 지점에서 김종선 기술사님의 명확하고 실용적인 해설이 빛을 발합니다.
김종선 기술사의 명쾌한 진단과 현명한 조치
김종선 기술사님은 해당 사례에 대해 다음과 같은 결론과 조치 사항을 제시했습니다:
콘덴서 불량 판단: "콘덴서 L1상 = 0(A), 콘덴서 불량으로 판단됩니다."
L1상에서 전류가 전혀 흐르지 않는다는 것은 해당 상의 콘덴서가 기능을 하지 못하고 있음을 의미합니다. 콘덴서는 교류 전류의 흐름을 방해하지 않고 용량성 리액턴스를 통해 지상 무효전력을 보상하는 역할을 하는데, 0A는 전기적인 단선을 의미하며, 더 이상 역률 개선 기능을 수행할 수 없다는 명확한 증거입니다.
전용 차단기(MCCB) OFF 지시: "콘덴서 전용 MCCB OFF 하십시오."

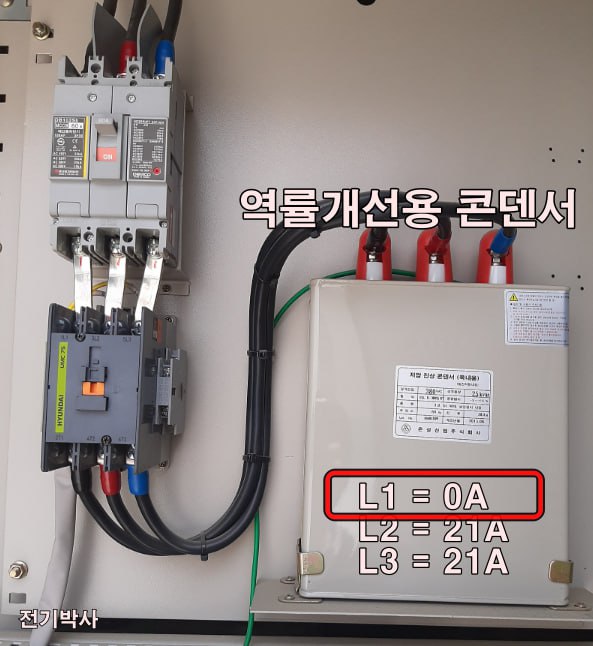

[사진1, 역률개선용 콘덴서]
김 기술사님은 불량 콘덴서의 전용 MCCB를 즉시 내릴 것을 지시했습니다. 이는 매우 중요한 안전 조치입니다. 불량 콘덴서를 계속 통전 상태로 두면 다음과 같은 위험이 발생할 수 있습니다:
발열 및 화재 위험: 고장 난 콘덴서는 내부 단락, 절연 파괴 등으로 과열되어 화재나 폭발의 원인이 될 수 있습니다.
설비 손상: 불량 콘덴서가 다른 전력 설비에 악영향을 미치거나 시스템 전체의 안정성을 해칠 수 있습니다.
교체 여부는 VCB반 역률계로 판단: "교체 여부는 특고압반 VCB 역률계를 보시고 판단하시면 됩니다."
역률계 확인: 특고압반(또는 주배전반)에 설치된 역률계를 확인하여 현재 전체 시스템의 역률이 정상 범위(예: 95~98%) 내에 있는지 파악합니다.
판단 기준:
역률이 여전히 적정 범위라면: 즉각적인 설비 운영에는 문제가 없다고 판단하고, 향후 정기 보수 일정에 맞춰 불량 콘덴서를 교체하는 계획을 세울 수 있습니다. 불필요하게 긴급 작업을 진행하는 것보다 계획적인 교체가 효율적일 수 있습니다.
역률이 현저히 떨어졌다면: 해당 불량 콘덴서로 인해 전체 시스템의 역률이 악화된 것이므로, 빠른 시일 내에 교체하여 전력 효율을 회복하고 불필요한 요금 부과를 방지해야 합니다.

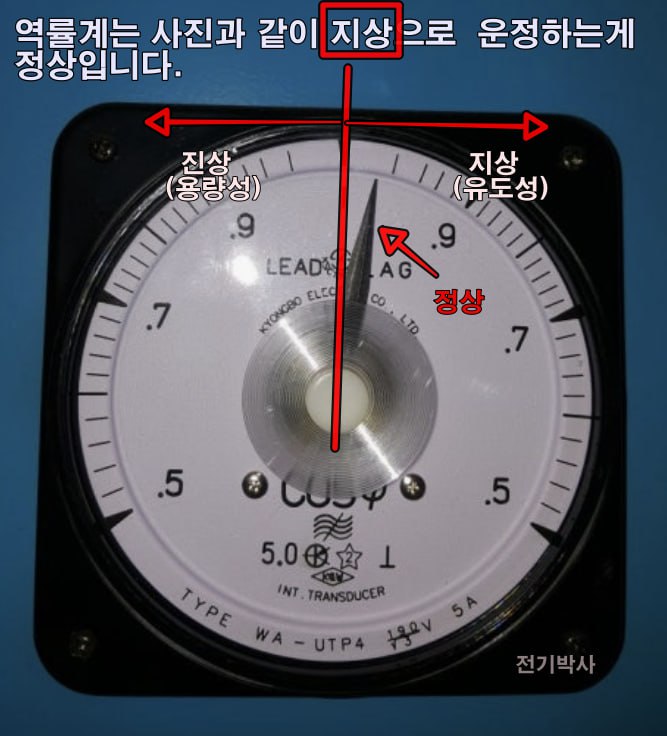

[사진2, 역률개는 지상으로 운전]
전기 설비는 눈에 보이지 않는 위험을 품고 있기에, 작은 이상 신호라도 놓치지 않고 전문가의 진단과 지침에 따라 신속하고 정확하게 대처하는 것이 중요합니다. '전기박사 땡추' 김종선 기술사님은 이론과 실무를 겸비한 전문가로서, 수많은 전기인들이 직면하는 실제적인 문제에 대해 명쾌하고 실용적인 해결책을 제시하며 대한민국 전기 안전과 효율 향상에 크게 기여하고 있습니다.
